Salle De Travail Ossature Bois En Nouvelle Calédonie

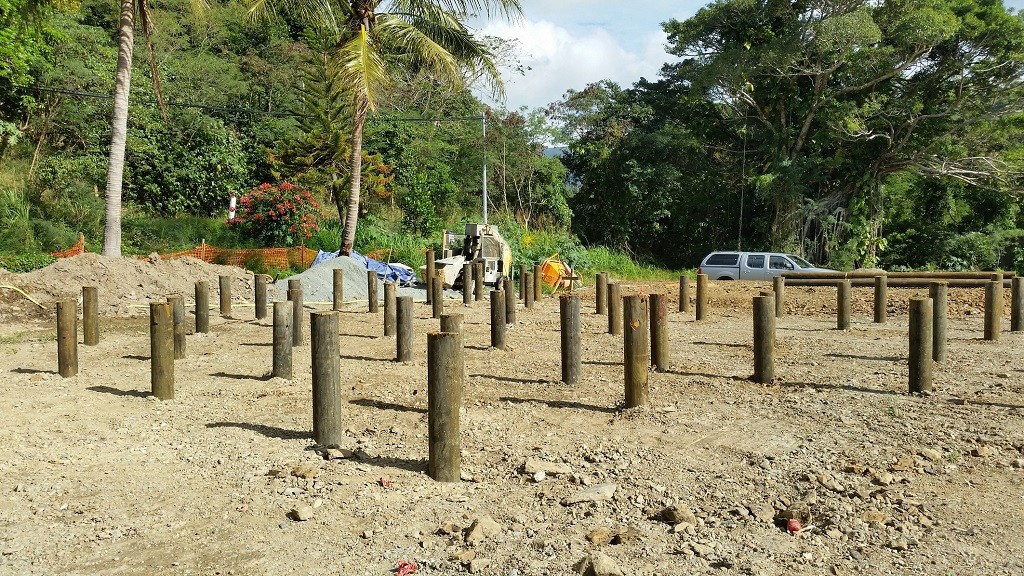

Étude technique d’un bâtiment à usage public de 200m² en Nouvelle Calédonie, la structure se compose d’un plancher en caissons bois préfabriqués fixés sur pieux en Pin classe IV avec parois en ossature bois (MOB) en 45/120 + OSB3 ép.12mm.


Les murs ossature bois et système de pannes supportent un complexe de couverture en panneaux bac acier.
L’ensemble des bois de structure est en Pin des Caraïbes traité classe IV pour résister à la forte humidité ambiante.

L’objet de la mission de MODEL PROJECT est ici l’étude PAC (Plans Atelier / Chantier) :

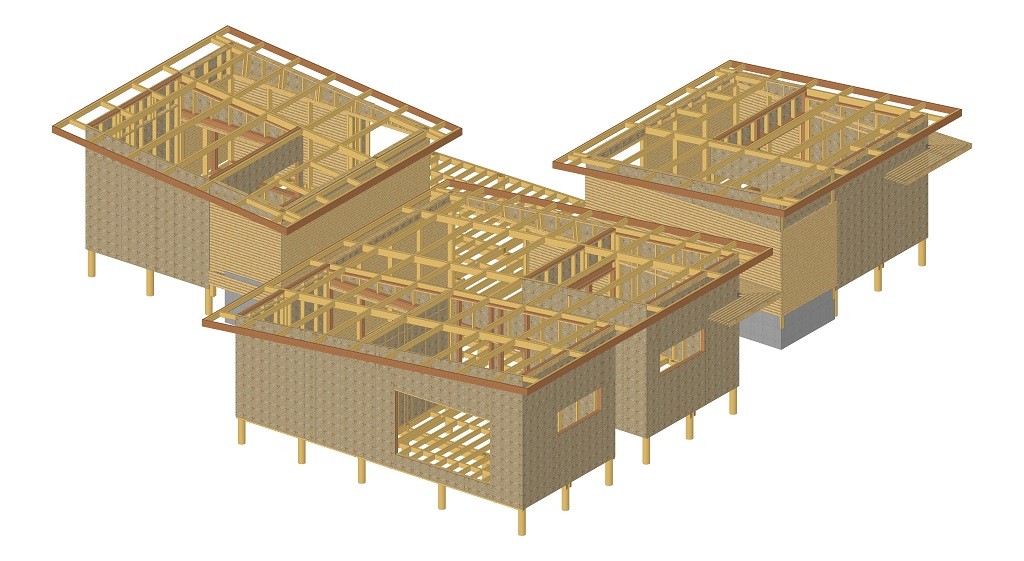

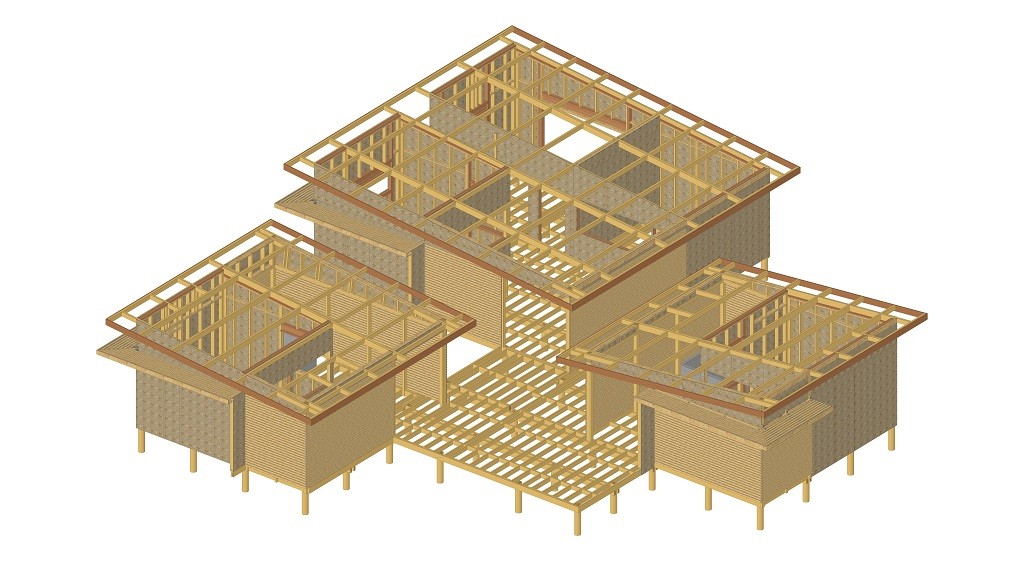

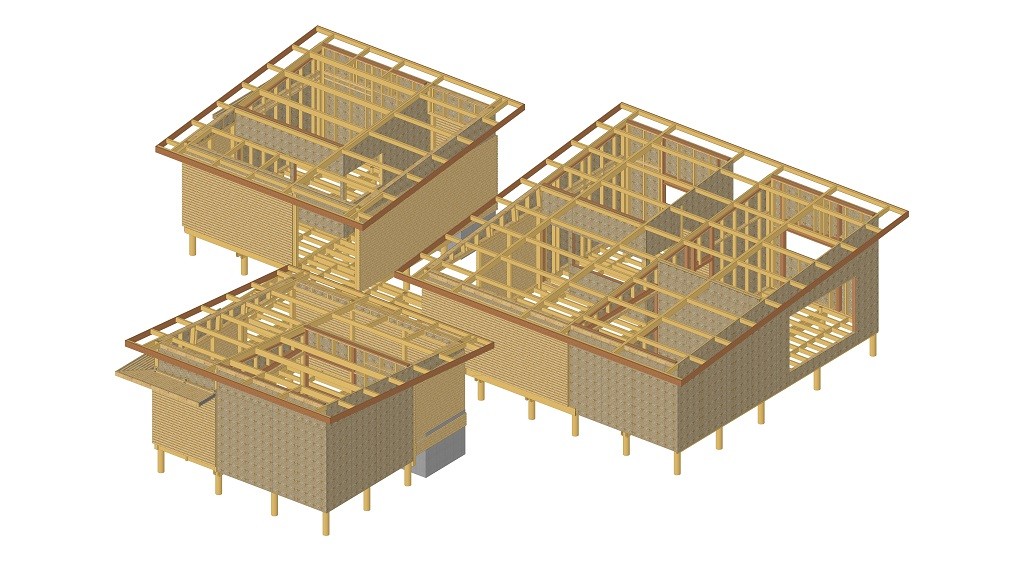

  •    Modélisation 3D de la structure à partir d’un fond de plan
  •    Mise au point technique des assemblages en accord avec les habitudes du charpentier local, des organes d’assemblage et des bois disponibles sur place

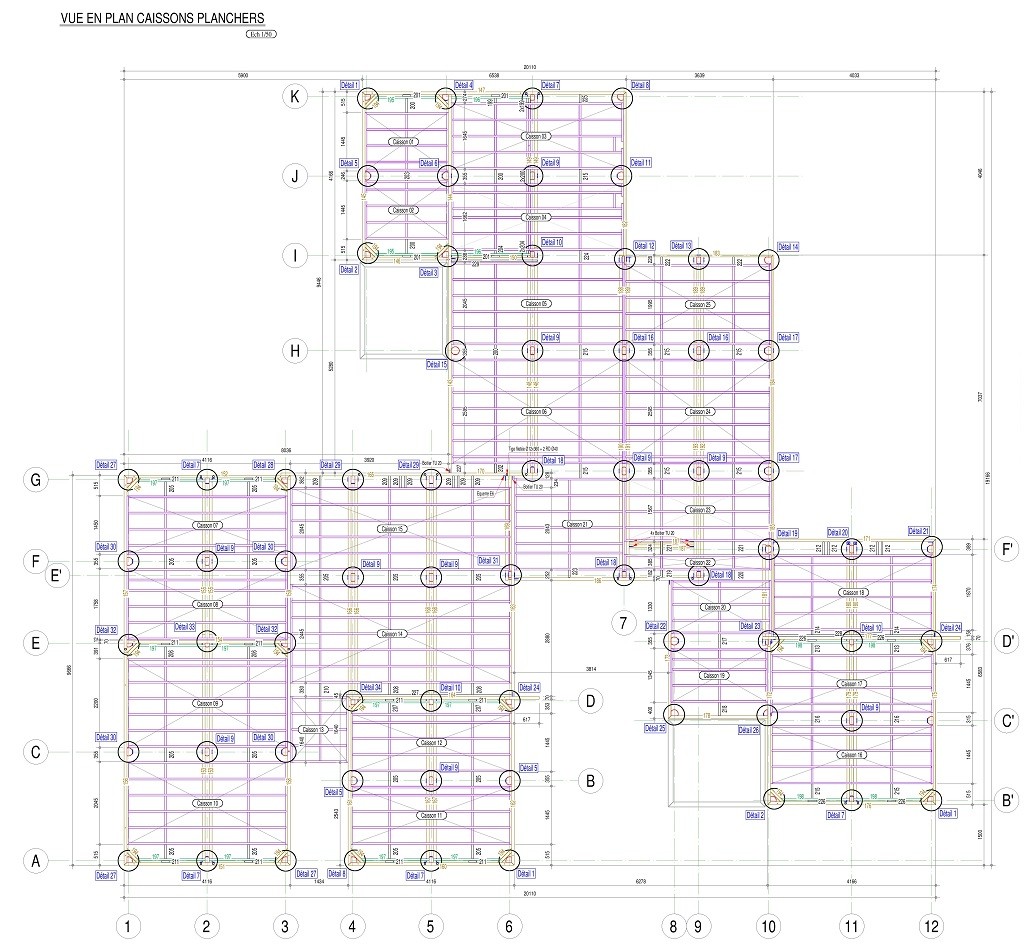

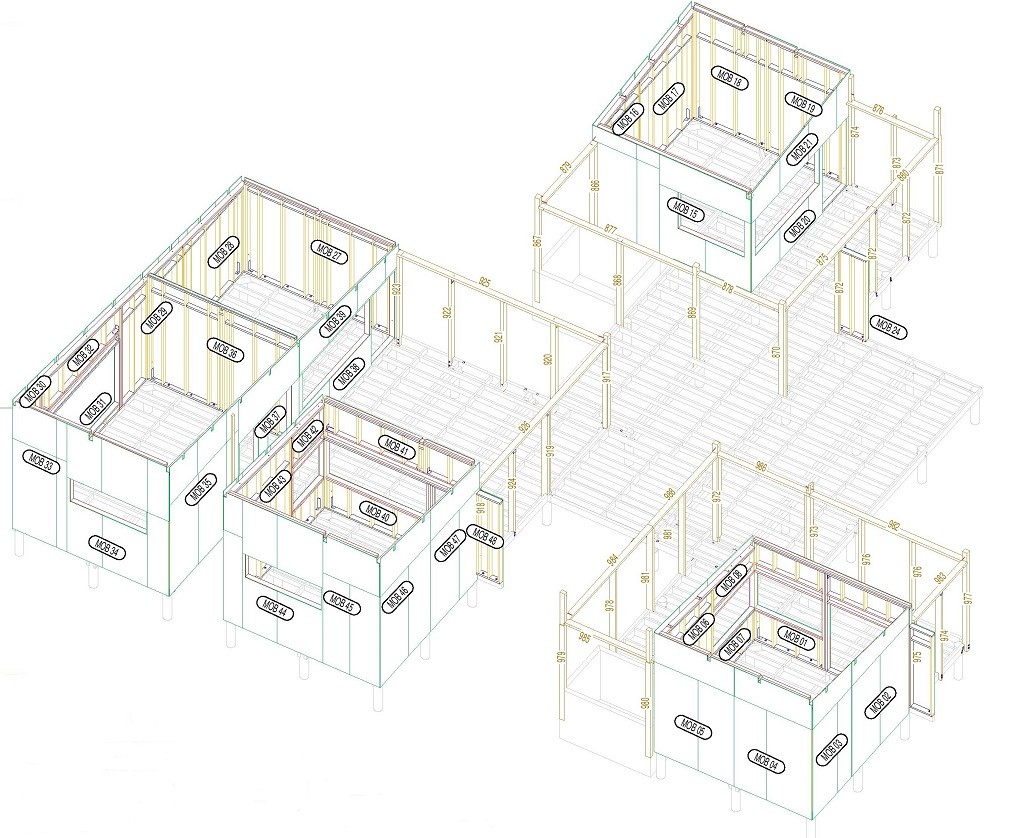

  •    Réalisation des plans de caissons de plancher + murs ossature bois pour préfabrication en atelier
  •    Réalisation des listes de commande de visserie Atelier et Chantier

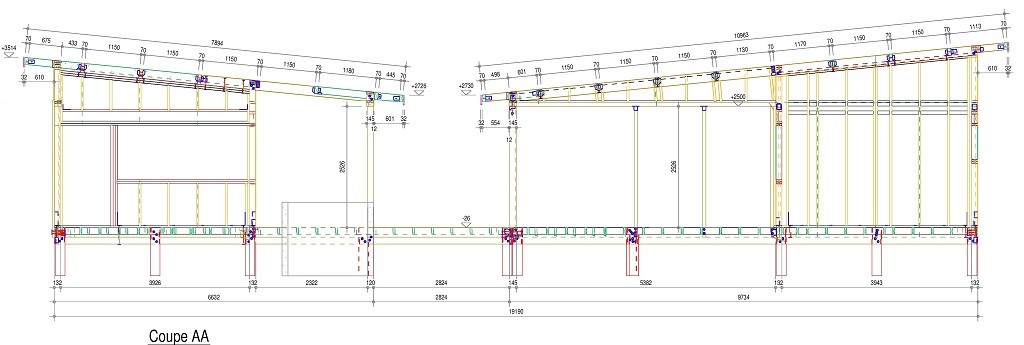

  •    Mise en plan détaillée du projet pour pose chantier (détails de coupe sur chaque tête de pieux, repérage bois plancher / charpente, repérage MOB, détails et repérage des éléments de fixations etc…)

L’étude de dimensionnement structure est réalisée par la société locale Bois du Nord.
