Bâtiment Industriel En Charpente Triangulée En Alsace

Étude technique d’un bâtiment industriel en Alsace à usage d’atelier et de stockage, surface de charpente :  2700 m²


La structure se compose de poutres treillis en bois lamellé collé pré-assemblées en atelier avec des ferrures en âme + vis autoforantes. Elles sont ensuite posées sur poteaux bois ou béton et contre un noyau central en béton armé.


La portée maximum est de 25.0m avec un porte à faux de 11.0m.


La stabilité de la structure est assurée par des poutres au vent de toiture qui transmettent les efforts perpendiculaires aux pignons dans les éléments de stabilités verticales (poteaux béton encastrés, noyau central béton et palées de stabilités verticales entre poteaux bois).
Les efforts longitudinaux sont transmis par contact dans le noyau et les poteaux en béton via les poutres treillis.



L’objet de la mission de MODEL PROJECT est ici l’étude PAC (Plans Atelier / Chantier) :

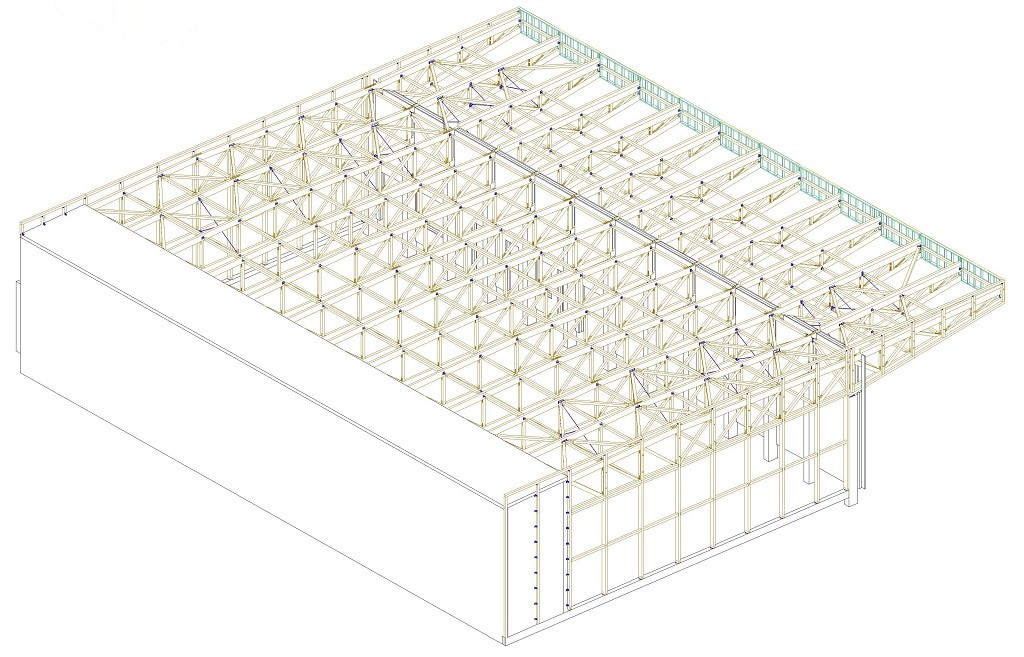

  •     Modélisation 3D de la structure à partir de fonds de plans : Gros Œuvre + plan Charpente du bureau d’étude BWG
  •     Mise en plan globale structure bois pour accord co-traîtants + maîtrise d’œuvre
  •     Réalisation des listes de commande de bois et de visserie Atelier / Chantier
  •     Mise en plan des ferrures - fiches pièces bois - poutres treillis – caissons ossatures bois pour préfabrication Atelier
  •     Mise en plan détaillée du projet pour pose chantier (repérage bois charpente, poutres treillis, ferrures et MOB, détails et repérage des éléments de fixations etc…)

L’étude de dimensionnement structure est réalisée par la société BWG.
