Bâtiments Commerciaux et Industriels : Bâtiment Industriel En Charpente Lamellé Collé + MOB Dans Les Vosges

Bâtiment Industriel En Charpente Lamellé Collé + MOB Dans Les Vosges

Étude technique d’un bâtiment industriel dans les Vosges à usage d’atelier et de bureaux pour la société MVBois , surface de charpente : 350 m²

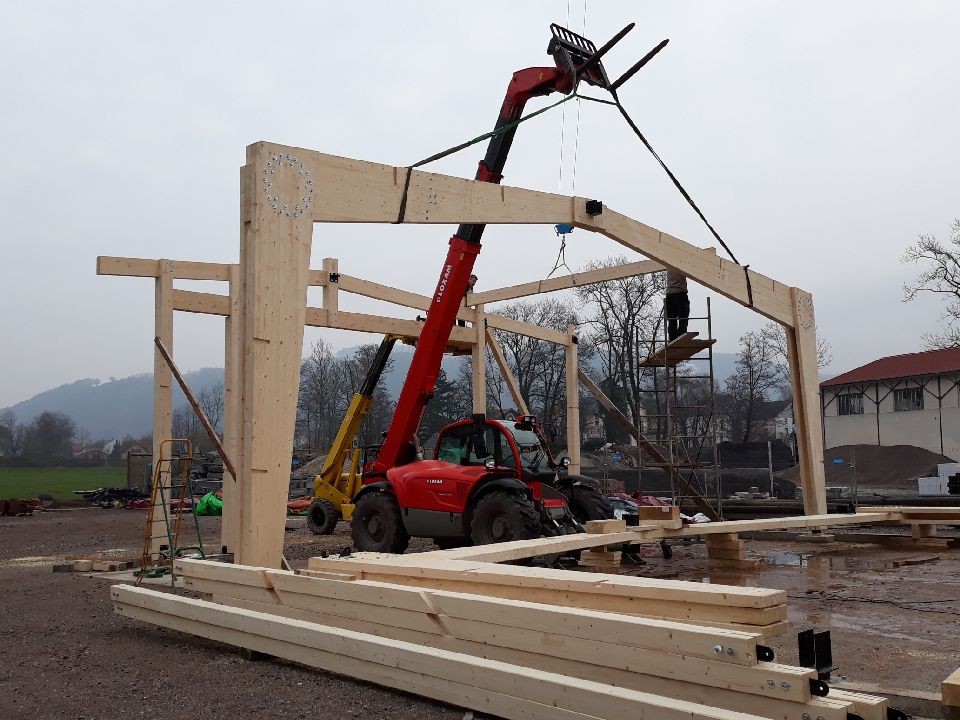

La structure se compose de Portiques + pignons Poteaux/Poutres en bois lamellé collé auto-stables dans leur plan, le tout relié par des pannes en toiture et lisses horizontales en façades qui supportent des bacs aciers sandwich isolés.

La portée maximum est des portiques et de 13.50m.

La stabilité de la structure est assurée par des poutres au vent de toiture qui transmettent les efforts perpendiculaires aux pignons dans les éléments de stabilités verticales (diagonales entre portiques formant les palées de stabilité scellées sur les massifs de fondation).

L’objet de la mission de MODEL PROJECT est ici l’étude EXE + PAC (Plans Atelier et Chantier) :

  • Conception / dimensionnement de la structure Bois

  • Rédaction descente de charge avec plan de repérage pour bureau d’étude béton

  • Rédaction Note de calcul structure avec conception et calcul des assemblages

  • Modélisation 3D de la structure à partir de fonds de plans de permis de construire et des calculs réalisés

  • Réalisation des listes de commande de bois et de visserie Atelier / Chantier

  • Mise en plan des ferrures (avec fichiers informatiques pour taille laser) - fiches pièces bois - caissons ossatures bois pour préfabrication Atelier

  • Mise en plan détaillée du projet pour pose chantier (repérage bois charpente, élévations portiques + pignons, repérage ferrures et MOB, détails et repérage des éléments de fixations etc…)
